聚对苯二甲酸乙二醇酯（Polyethylene Terephthalate，简称PET）是一种广泛应用于包装、电子、医疗等领域的高分子材料。PET薄膜具有优异的机械性能、化学稳定性和透明性，使其成为多种涂层应用的理想基材。本文将详细介绍PET薄膜涂膜的应用、方法以及相关技术，旨在为从事相关领域的研究和生产提供参考。
1.1 包装领域
在包装领域，PET薄膜因其优异的阻隔性和机械性能，常被用作食品、药品和化妆品的包装材料。通过在PET薄膜表面涂覆特定的涂层，可以进一步提高其阻隔性能、防腐性能和抗菌性能。例如，通过涂覆一层氧化铝或二氧化硅纳米涂层，可以显著提高PET薄膜的阻氧性和阻湿性，从而延长包装内物品的保质期。
1.2 电子领域
PET薄膜在电子领域的应用主要体现在柔性电子器件和显示屏保护膜方面。通过在PET薄膜表面涂覆导电聚合物或金属纳米颗粒，可以制备柔性透明导电膜，广泛应用于触摸屏、电致发光显示器和太阳能电池中。此外，PET薄膜还可以通过涂覆抗反射涂层和防指纹涂层，提升显示屏的显示效果和耐用性。
1.3 医疗领域
在医疗领域，PET薄膜常被用作药物控释膜和生物传感器的基材。通过在PET薄膜表面涂覆药物或生物活性物质，可以实现药物的缓释和靶向输送。此外，PET薄膜还可以通过涂覆抗菌涂层，用于制作一次性医疗器械和防护用品。
二、PET薄膜涂膜的方法
2.1 溶液涂布法
溶液涂布法是一种常见的涂膜方法，适用于各种涂层材料。具体步骤如下：
制备涂布液：将涂层材料溶解或分散在溶剂中，配制成均匀的涂布液。

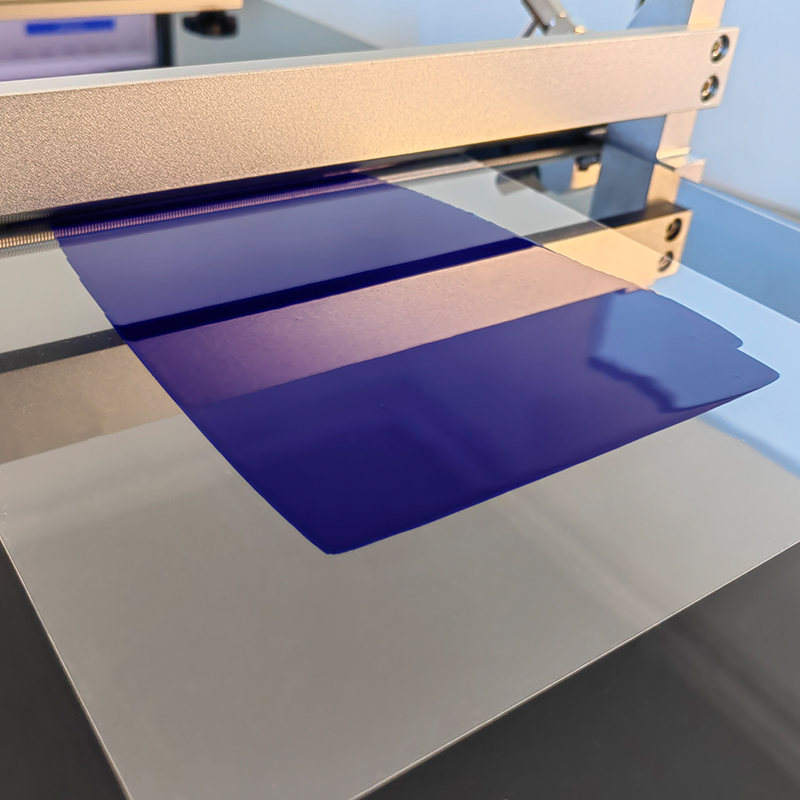

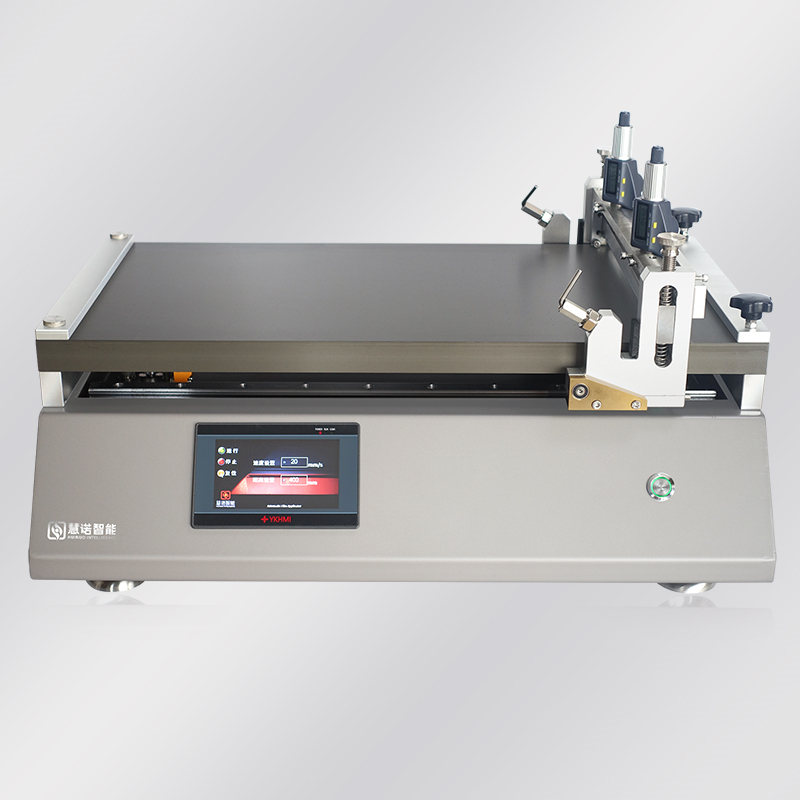

涂布：将涂布液均匀涂覆在PET薄膜表面，常用的涂布方法有旋涂、浸涂和刮涂等。
干燥和固化：将涂布后的PET薄膜进行干燥和固化处理，使涂层材料与基材牢固结合。
溶液涂布法的优点是操作简单、成本低廉，适用于大面积涂布。缺点是溶剂的选择和处理较为复杂，且涂层的厚度和均匀性受限于涂布工艺。
2.2 物理气相沉积（PVD）
物理气相沉积是一种高真空下进行的涂膜技术，主要包括蒸发沉积和溅射沉积两种方法。
蒸发沉积：将涂层材料加热蒸发成气态，气态分子在PET薄膜表面凝结形成涂层。
溅射沉积：在真空室中用高能粒子轰击涂层材料，使其原子或分子溅射到PET薄膜表面形成涂层。
PVD方法的优点是涂层致密、附着力强，且适用于高熔点和难溶解的材料。缺点是设备复杂、成本较高，适用于高附加值的涂层应用。
2.3 化学气相沉积（CVD）
化学气相沉积是一种在高温下通过化学反应生成涂层的技术。具体步骤如下：
气源供给：将涂层材料的气态前驱体引入反应室。
化学反应：在高温和催化剂作用下，前驱体发生化学反应生成固态涂层，沉积在PET薄膜表面。
后处理：进行必要的后处理，如退火和清洗等。
CVD方法的优点是可以制备高纯度、高致密度的涂层，适用于制备各种功能涂层。缺点是工艺复杂、成本高，且高温处理可能对PET基材产生影响。
2.4 喷涂法
喷涂法是一种通过喷嘴将涂布液喷涂到PET薄膜表面的涂膜技术。具体步骤如下：
制备涂布液：将涂层材料配制成适当粘度的涂布液。
喷涂：使用喷嘴将涂布液均匀喷涂到PET薄膜表面。
干燥和固化：对涂布后的PET薄膜进行干燥和固化处理。
喷涂法的优点是适用于大面积和复杂形状的涂布，且涂层厚度可调。缺点是涂布过程中容易产生飞溅和涂层不均匀现象。
2.5 辊涂法
辊涂法是一种通过辊筒将涂布液涂覆到PET薄膜表面的涂膜技术。具体步骤如下：
制备涂布液：将涂层材料配制成适当粘度的涂布液。
辊涂：将涂布液均匀涂覆到旋转的辊筒上，再通过辊筒将涂布液转移到PET薄膜表面。
干燥和固化：对涂布后的PET薄膜进行干燥和固化处理。
辊涂法的优点是涂布速度快、效率高，适用于大规模生产。缺点是设备投资较高，且涂层厚度和均匀性受限于辊涂工艺。
3.1 涂层厚度
涂层厚度是影响涂层性能的关键参数。涂层厚度过薄可能导致涂层功能不完全实现，涂层厚度过厚则可能影响涂层的附着力和机械性能。常用的涂层厚度测量方法有显微镜法、光干涉法和X射线荧光法等。
3.2 涂层均匀性
涂层均匀性直接影响涂层的性能和外观。常用的涂层均匀性评估方法有表面轮廓仪测量法和光学显微镜观察法等。
3.3 涂层附着力
涂层附着力是指涂层与PET基材的结合力，影响涂层的耐用性和稳定性。常用的涂层附着力测试方法有划格法、拉拔法和剥离法等。
3.4 涂层硬度
涂层硬度是指涂层材料的硬度，影响涂层的耐磨性和抗划伤性能。常用的涂层硬度测试方法有硬度计法和纳米压痕法等。
4.1 PET薄膜上涂覆防反射涂层
防反射涂层可以减少光的反射，提高光的透过率。具体步骤如下：
制备涂布液：将二氧化硅纳米颗粒分散在溶剂中，配制成均匀的涂布液。
旋涂：将涂布液滴加在旋转的PET薄膜上，通过离心力使涂布液均匀涂布在薄膜表面。
干燥和固化：将涂布后的薄膜在烘箱中干燥，并在高温下固化。
结果表明，涂覆防反射涂层的PET薄膜透光率显著提高，适用于显示屏保护膜和太阳能电池等领域。
4.2 PET薄膜上涂覆导电涂层
导电涂层可以赋予PET薄膜导电性，广泛应用于柔性电子器件。具体步骤如下：
制备涂布液：将导电聚合物（如聚苯胺或聚噻吩）或金属纳米颗粒（如银纳米线或碳纳米管）分散在溶剂中，配制成均匀的涂布液。
喷涂：使用喷嘴将涂布液均匀喷涂到PET薄膜表面，形成导电涂层。
干燥和固化：对涂布后的薄膜进行干燥和固化处理，使导电材料与基材牢固结合。
通过涂覆导电涂层，PET薄膜的表面电阻显著降低，导电性能大幅提升，适用于触摸屏、电致发光显示器和柔性太阳能电池等应用。
4.3 PET薄膜上涂覆抗菌涂层
抗菌涂层可以赋予PET薄膜抗菌性能，适用于医疗和食品包装领域。具体步骤如下：
制备涂布液：将抗菌剂（如银纳米颗粒或季铵盐）分散在溶剂中，配制成均匀的涂布液。
浸涂：将PET薄膜浸入涂布液中，使涂布液均匀覆盖薄膜表面。
干燥和固化：将涂布后的薄膜在烘箱中干燥，并进行必要的固化处理。
结果表明，涂覆抗菌涂层的PET薄膜对多种病原菌具有显著的抑制作用，适用于制作一次性医疗器械、防护用品和食品包装材料。
5.1 功能化涂层
随着科学技术的发展，PET薄膜的涂膜技术也在不断创新和进步。未来，涂膜技术将更加注重涂层的功能化和多功能化。例如，通过引入智能响应材料，可以制备具有温度响应、湿度响应和光响应等多功能涂层，拓展PET薄膜的应用范围。
5.2 环保涂层
环保和可持续发展是未来涂膜技术的重要发展方向。传统涂膜工艺中使用的溶剂和化学试剂可能对环境和健康造成危害。未来，绿色环保的涂膜技术将得到广泛应用，如水性涂料、生物基涂料和无溶剂涂膜技术等。
5.3 高性能涂层
高性能涂层是指具有高机械强度、高耐磨性、高阻隔性和高导电性的涂层。通过引入新型材料和优化涂膜工艺，可以显著提高涂层的性能，满足高端应用的需求。例如，通过引入石墨烯、碳纳米管和纳米金属颗粒等新型材料，可以制备高性能导电涂层和高阻隔涂层。
PET薄膜因其优异的性能和广泛的应用前景，在涂膜技术领域具有重要的研究价值和应用潜力。通过不同的涂膜方法，可以在PET薄膜表面涂覆各种功能涂层，显著提高其性能，拓展其应用领域。未来，随着新材料和新技术的不断涌现，PET薄膜涂膜技术将朝着功能化、环保和高性能方向发展，进一步推动PET薄膜在包装、电子、医疗等领域的应用。
