本文研究了自动涂膜机在聚对苯二甲酸乙二醇酯（PET）基材上涂覆有机硅的工艺和效果。通过系统实验和数据分析，探讨了涂膜速度、涂膜厚度、烘烤温度等参数对涂层质量的影响。结果表明，优化的涂膜工艺能够显著提升涂层的均匀性和附着力，为PET基材在电子、光学等领域的应用提供了可靠的技术支持。
PET是一种性能优良的高分子材料，具有优异的机械强度、透明性和耐化学性，因此在包装、电子、光学等领域得到广泛应用。为了进一步拓展PET基材的应用领域，提高其表面性能，通常需要对其表面进行功能化处理。有机硅材料因其优异的耐热性、耐候性和低表面能，成为PET基材表面改性的理想选择。
自动涂膜机作为一种高效、精确的涂布设备，能够实现涂层厚度的精确控制和涂布过程的自动化，适用于大规模生产。本研究旨在通过自动涂膜机在PET基材上涂覆有机硅，探索其工艺参数对涂层性能的影响，进而为实际生产提供指导。
基材：PET薄膜，厚度为100微米。
涂料：有机硅涂料，主要成分为聚二甲基硅氧烷。

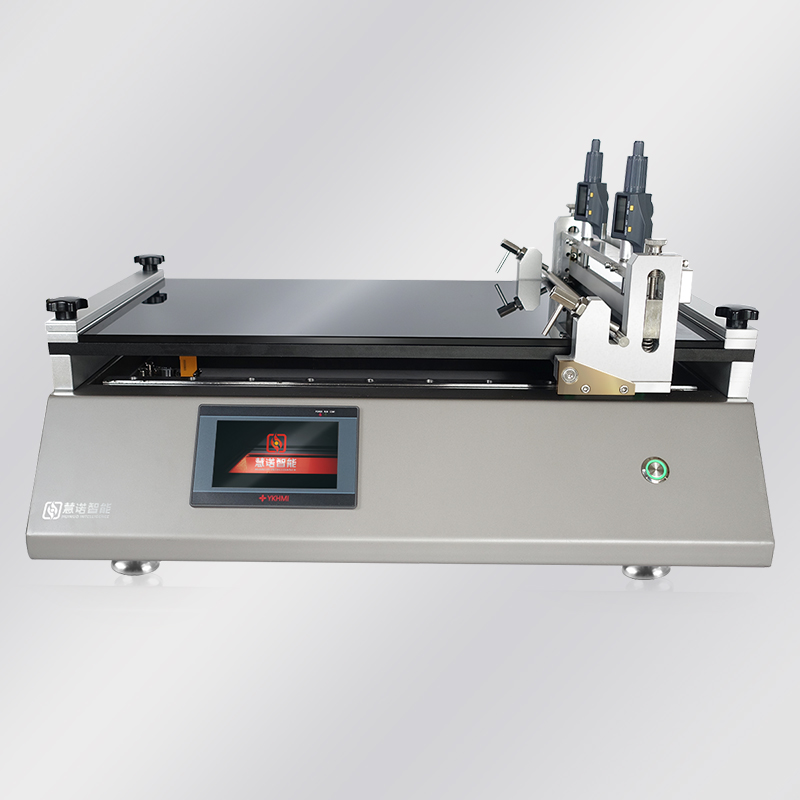

设备：自动涂膜机TM3300，具有涂膜速度、涂膜厚度和烘烤温度可调功能。
基材处理：将PET薄膜裁剪成10cm×10cm大小，用乙醇清洗，去除表面污垢和油脂，干燥备用。
涂膜工艺：
涂膜速度：设置为10mm/s、20mm/s、30mm/s。
涂膜厚度：调整涂膜机的刀片高度，分别设置为5微米、10微米、15微米。
烘烤温度：设置为60℃、80℃、100℃。
测试方法：
涂层厚度：采用激光测厚仪测量。
涂层均匀性：通过光学显微镜观察。
附着力测试：采用百格法测试。

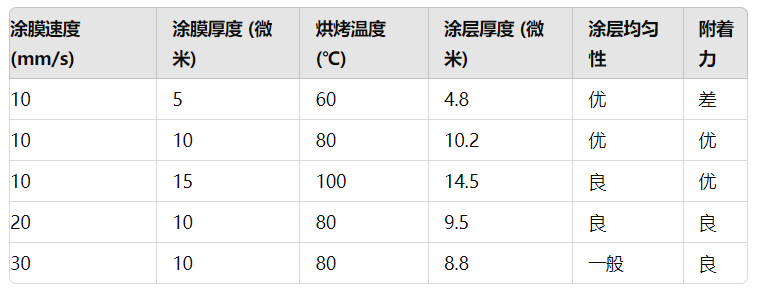

实验数据通过Excel和Origin软件进行分析，绘制各参数对涂层性能影响的曲线图。
通过实验发现，涂膜速度对涂层的厚度和均匀性有显著影响。当涂膜速度较低（10mm/s）时，涂层较厚且均匀性较好；随着速度的增加，涂层厚度逐渐减小，但均匀性有所降低。这是因为较高的速度下，涂料在基材表面铺展时间不足，导致涂层不均。
不同涂膜厚度下的涂层表现出不同的性能。当涂膜厚度为5微米时，涂层较薄且均匀性较好，但附着力较差；厚度增加到10微米时，涂层附着力显著提高，均匀性仍较好；继续增加到15微米时，涂层均匀性有所下降，但附着力达到最佳。这表明适中的涂膜厚度有助于平衡涂层的均匀性和附着力。
烘烤温度对涂层的固化程度和附着力有重要影响。实验结果显示，较低的烘烤温度（60℃）下，涂层固化不完全，附着力较差；随着温度升高，涂层逐渐固化完全，附着力显著提高。当温度达到80℃时，涂层性能最佳；继续升高到100℃时，涂层性能未进一步提升，且存在基材热变形的风险。
通过上述实验结果的分析，得出优化的涂膜工艺参数为：涂膜速度10mm/s，涂膜厚度10微米，烘烤温度80℃。在此条件下，涂层具有最佳的均匀性和附着力，能够满足实际应用需求。此外，还需考虑实际生产中的工艺稳定性和设备维护，以保证涂层质量的持续稳定。
本研究通过系统实验，探讨了自动涂膜机在PET基材上涂覆有机硅的工艺参数对涂层性能的影响。结果表明，涂膜速度、涂膜厚度和烘烤温度是影响涂层质量的关键因素。优化的涂膜工艺参数为涂膜速度10mm/s，涂膜厚度10微米，烘烤温度80℃，在此条件下涂层具有最佳的均匀性和附着力。
本研究为PET基材的表面功能化提供了技术参考，具有重要的应用价值和推广前景。未来的研究可以进一步探索不同有机硅材料和涂膜工艺，以拓展PET基材的应用范围，提高其综合性能。
English
